Quali sono i tipi di moduli della batteria?

I moduli della batteria sono componenti intermedi realizzati assemblando più singole celle in una disposizione specifica. Formano il collegamento centrale tra celle a batteria singola e il sistema di batteria completo. Un modulo non solo fornisce supporto meccanico e connessioni elettriche, ma integra anche le funzioni di gestione e monitoraggio termiche, rendendolo una parte critica di qualsiasi sistema di batterie.

La progettazione di un modulo batteria è influenzata principalmente da due fattori: il tipo di cella della batteria utilizzata e le dimensioni fisiche del modulo.

1. Il tipo di cella determina la direzione delle prestazioni

Diversi chimici cellulari offrono diversi compromessi in termini di densità di energia, sicurezza, durata, costo, e idoneità all'applicazione.

● NMC (Cobalto nichel manganese) Cellule

Le cellule NMC forniscono una densità di energia elevata e una buona potenza, renderli adatti per applicazioni che richiedono fonti energetiche leggere e compatte, come veicoli elettrici passeggeri e utensili elettrici. però, Richiedono un'attenta gestione termica a causa della bassa stabilità termica.

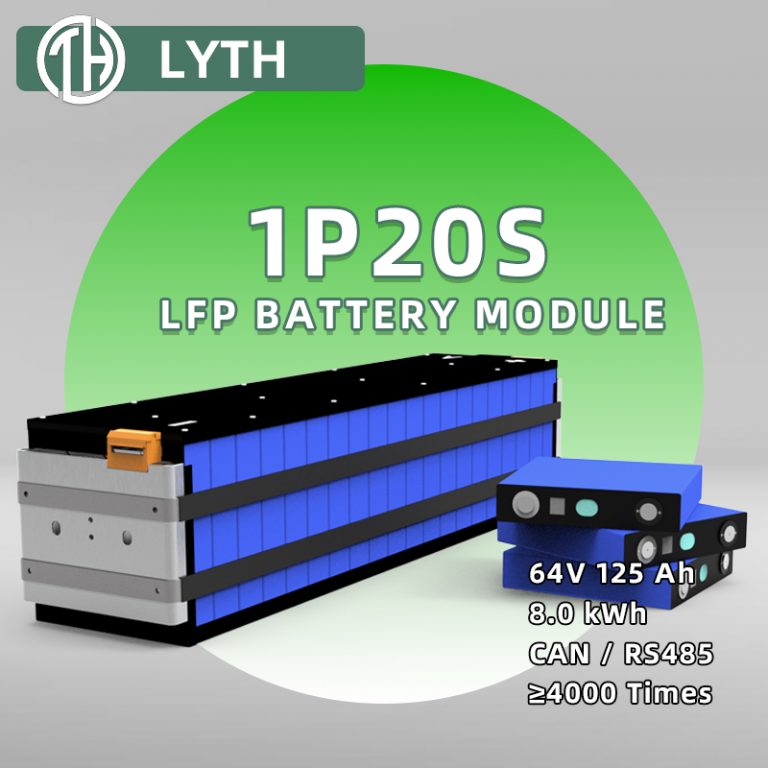

● LFP (Litio ferro fosfato) Cellule

Le cellule LFP sono note per un'eccellente stabilità termica, durata del ciclo lungo, e alta sicurezza. Sebbene la loro densità di energia sia inferiore a NMC, Sono ampiamente utilizzati negli autobus elettrici, veicoli commerciali, e sistemi di accumulo di energia.

● cellule a ioni di sodio

Una tecnologia più recente, Le batterie agli ioni di sodio usano sodio più abbondante ed economico anziché litio. Offrono buone prestazioni a bassa temperatura e stanno emergendo come un'opzione promettente per i sistemi di accumulo di energia fissi. La commercializzazione è ancora nelle prime fasi.

● LTO (Ossido di titanato di litio) Cellule

Le cellule LTO si distinguono per la loro durata del ciclo estremamente lungo (fino a decine di migliaia di cicli) e capacità di scarica di carica rapida. però, Hanno una densità energetica inferiore e un costo più elevato. Comunemente usato negli autobus urbani, trasporto ferroviario, e altri scenari di carica/scarico ad alta frequenza.

2. La dimensione del modulo influisce sulla strategia di integrazione

Oltre alla chimica cellulare, La dimensione fisica e la struttura del modulo influenzano significativamente l'integrazione del sistema, prestazioni termiche, e flessibilità di installazione.

● VDA 355 Moduli

VDA è uno standard automobilistico europeo. Un modulo VDA355 si riferisce ad un'altezza di 355 mm, Offrire una buona compatibilità con varie piattaforme di veicoli elettrici.

● MEB 590 Moduli

Sviluppato per la piattaforma Volkswagen MEB, Questi moduli sono lunghi circa 590 mm e sono ottimizzati per le prestazioni termiche e l'utilizzo dello spazio nelle moderne architetture EV.

● Moduli di dimensioni personalizzate

Molte applicazioni, Soprattutto nello stoccaggio di energia e nell'attrezzatura industriale, richiedono dimensioni del modulo personalizzato. Generalmente, I moduli sono progettati con a Lunghezza massima e larghezza di 1000 mm (1 metro) Per garantire la compatibilità con la maggior parte dei recinti di sistema.

3. Più che una semplice raccolta di cellule

Un modulo batteria coinvolge molto più che semplicemente raggruppare le celle insieme. I componenti integrati chiave includono:

• Collegamenti elettrici - Busbar, Terminali, e interconnessioni

• Gestione termica - sistemi di raffreddamento aria o liquido

• Monitoraggio e protezione - Sensori e connessioni al BMS

• Design strutturale - Involucro, isolamento, assorbimento d'urto, eccetera.

La combinazione di diverse chimiche e strutture porta a variazioni nelle prestazioni del modulo, sicurezza, e costo. Scegliere e progettare il modulo giusto è fondamentale per l'affidabilità e l'efficienza dell'intero sistema batteria.

4. Esempio di applicazioni per tipo di cella

Mentre questi raggruppamenti sono tipici, L'innovazione in corso sta guidando nuove combinazioni e distribuzioni più flessibili in diversi settori.

5. Tendenze future

Man mano che le tecnologie di energia pulita si evolvono, I moduli della batteria stanno anche vedendo diverse tendenze chiave:

• Standardizzazione e modularità

  • Standard come VDA e MEB semplificano la produzione e l'integrazione.

• Design leggero e densità di energia

  • Energia più alta in più piccola, I moduli più leggeri rimane un obiettivo primario.

• Sistemi termici e di sicurezza integrati

  • Migliore raffreddamento, rilevamento, E la gestione delle batterie sta diventando standard.

• Nuove chimiche cellulari

  • Ioni di sodio, stato solido, e le batterie a base di silicio stanno rimodellando gli approcci di design.

6. Conclusione

I moduli della batteria fungono da ponte essenziale tra singoli celle e sistemi di energia completi. La scelta della chimica cellulare determina le caratteristiche di prestazione di base, Mentre la struttura fisica influenza il modo in cui il modulo si adatta al sistema più ampio.

Con design ponderato, I moduli della batteria possono bilanciare la densità di energia, sicurezza, costo, e durata della vita per soddisfare le diverse esigenze di applicazione. Poiché i materiali e le tecniche di produzione continuano ad evolversi, I moduli dovrebbero diventare più intelligenti, più adattabile, e più efficiente: alimentare il futuro della mobilità elettrica e dell'energia rinnovabile.
