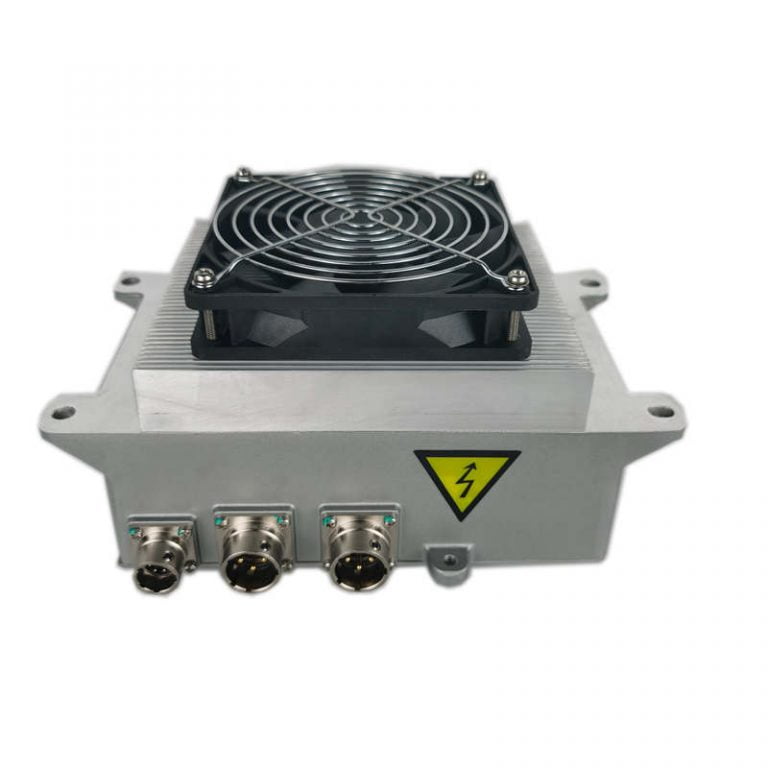

Das TC-Ladegerät mit 3,3 kW ist ein Produkt, das dem nationalen Standard für Ladegeräte entspricht, speziell für Elektrofahrzeugbatterien entwickelt, um elektrische Energie zu ergänzen. Dieses Produkt hat nicht nur die Vorteile einer hohen Effizienz, kleine Größe, hohe Stabilität, langes Leben, etc., sondern hat auch die Eigenschaften eines hohen Schutzniveaus, hohe Zuverlässigkeit, und komplette Schutzfunktionen. Es ist eine ideale Stromquelle für das Laden von Elektrofahrzeugen. Das Ladegerät verfügt über ein eingebautes thermisches Induktionsgerät mit Überhitzungsschutzfunktion und kann sich automatisch erholen. Der vollständig versiegelte Vergussprozess und die Schutzstufe von bis zu IP67 können sicherstellen, dass es in jeder komplexen Umgebung funktioniert, ohne Fehler zu verursachen.
AnfrageDas TC-Ladegerät mit 3,3 kW ist ein Produkt, das dem nationalen Standard für Ladegeräte entspricht, speziell für Elektrofahrzeugbatterien entwickelt, um elektrische Energie zu ergänzen. Dieses Produkt hat nicht nur die Vorteile einer hohen Effizienz, kleine Größe, hohe Stabilität, langes Leben, etc., sondern hat auch die Eigenschaften eines hohen Schutzniveaus, hohe Zuverlässigkeit, und komplette Schutzfunktionen. Es ist eine ideale Stromquelle für das Laden von Elektrofahrzeugen. Das Ladegerät verfügt über ein eingebautes thermisches Induktionsgerät mit Überhitzungsschutzfunktion und kann sich automatisch erholen. Der vollständig versiegelte Vergussprozess und die Schutzstufe von bis zu IP67 können sicherstellen, dass es in jeder komplexen Umgebung funktioniert, ohne Fehler zu verursachen.
Haupteigenschaften:
HK-J-Serie:
| Modell | Nennspannung | Ausgangsspannungsbereich | Max. Ausgangsstrom |
| HK-J-H99-40 | 72V. | 18-99V. | 40EIN |
| HK-J-H116-40 | 84V. | 25-116V. | 40EIN |
| HK-J-H132-32 | 96V. | 34-132V. | 32EIN |
| HK-J-H198-23 | 144V. | 50-198V. | 23EIN |
| HK-J-H440-10 | 312V. | 110-440V. | 10EIN |
| HK-J-H650-06 | 540V. | 170-650V. | 6EIN |
Daten der HK-J-Serie:
| Technische Daten | |
| AC-Eingangsspannungsbereich | AC90V~AC265V |
| AC-Eingangsfrequenz | 45~65Hz |
| AC-Leistungsfaktor | ≥0,98 |
| Volllast-Effizienz | ≥93％ |
| Mechanischer Schock | Konformität zu |
| Vibrationswiderstandsstufe | 10－25 Hz Amplitude 1,2 mm, 25－500Hz 30m/s2, 8Std. pro Richtung |
| Umwelt Gehäuse | IP67 |
| Betriebstemperatur | -35℃～+85℃ |
| Lagertemperatur | -55℃～+100℃ |
| Mechanische Abmessungen(mm) | 239(L)*135(W)*125(H.) |
| Reingewicht | 6.4kg |
| Schutzfunktion | |
| Eingangsüberspannungsschutz | AC270±5V |
| Eingangsunterspannungsschutz | AC85±5V |
| Ausgangsüberspannungsschutz | Stoppen Sie die Ausgabe, wenn sie überschritten wird +1% der maximalen Ausgangsspannung |
| Ausgangsunterspannungsschutz | Stoppen Sie die Ausgabe, wenn unten -5% der minimalen Ausgangsspannung |
| Ausgangsüberstromschutz | Stoppen Sie die Ausgabe, wenn sie überschritten wird +1% des maximalen Ausgangsstroms |
| Übertemperaturschutz | Ab 85℃ herunterfahren und bei 90℃ ausschalten |
| Kurzschlussschutz | Ausgabe stoppen |
| Batterieverpolungsschutz | Sicherung durchgebrannt |
| Bodenschutz | ≤100 mΩ |
| CAN-Kommunikationsschutz | Automatisches Stoppen der Ausgabe, wenn die CAN-Kommunikation fehlschlägt |
| Power-Off-Schutz | Ja |
| LED-Statusanzeige | |
| 1)Ausgangszustand | Rot Aus Grün Aus Rot Aus Grün Aus Rot Aus Grün Aus Rot Aus Grün Aus |
| 2）Ladezustand | Rot Aus Rot Aus Rot Aus Rot Aus Rot Aus Rot Aus Rot Aus Rot Aus |
| 3）Standby-Zustand | Grün Aus Grün Aus Grün Aus Grün Aus Grün Aus Grün Aus Grün Aus Grün Aus |
| 4）Fehlerprüfung | Rot grün………………….…………Falsche Batterie |
| Grün Rot…………………….………Falsche Eingangsspannung | |
| Grün Rot Grün……………..……Interner Temperaturschutz | |
| Grün Rot Grün Rot ……………Falsche Hardware | |
| Rot Grün Rot…………………..…Falsche Kommunikation | |
| Rot Grün Rot Grün……………Anderer Fehler Statuswort Fehler | |
HK-M-Serie:
| Modelle | Kühlungsmethode | Spannungsplattform | Hardware | Leistung |
| HK-MF-48-40 | Luftkühlung | 48V. | 48V/40A | 3.3KW |
| HK-MF-72-40 | Luftkühlung | 72V. | 72V/40A | 3.3KW |
| HK-MF-108-32 | Luftkühlung | 108V. | 108V/32A | 3.3KW |
| HK-MF-144-23 | Luftkühlung | 144V. | 144V/23A | 3.3KW |
Daten der HK-M-Serie:
| Spannungsplattform | 48V. | 72V. | 96V/108V | 144V. | |
| Ausgabe | Ausgangsspannungsbereich | 30~66V | 50~99V | 65~140V | 90~195V |
| Ausgangsstrom | 40EIN | 40EIN | 32EIN | 23EIN | |
| Ausgangsleistung | 3300W bei 220 VAC 1600 W bei 110 VAC | ||||
| Ausgabemodus | CC CV | ||||
| CV-Genauigkeit | ±1% | ||||
| CC-Genauigkeit | ±2% | ||||
| Welligkeitsspannungskoeffizient | 5% | ||||
| Eingang | Eingangsspannungsbereich | Wechselstrom 90~265V | |||
| Frequenz | 45-65Hertz | ||||
| Eingangsstrom | 16EIN | ||||
| Leistungsfaktor | ≥0,99 mehr als Halblast | ||||
| Effizienz | ≥93 % Volllast | ||||
| Standby-Verbrauch | ≤5W | ||||
| Niederspannungsausgang | Ausgabemodus | Konstante Spannung | |||
| Ausgangsspannung | 13.8V. | ||||
| Nennstrom | 5EIN | ||||
| CV-Genauigkeit | ±2% | ||||
| Ausgangsleistung | ≥62,5 W | ||||
| Welligkeitsspannungskoeffizient | 1% | ||||
| Schutzfunktion | Eingangsüberspannungsschutz | AC270±5V | |||
| Eingangsunterspannung Schutz | AC85±5V | ||||
| Ausgang Überspannung Schutz | Stoppen Sie die Ausgabe, wenn sie überschritten wird + 2% des Maximums Ausgangsspannung | ||||
| Ausgabe Unterspannung Schutz | Stoppen Sie die Ausgabe, wenn unten -5% des Minimums Ausgang Stromspannung | ||||
| Ausgang Überstrom Schutz | Stoppen Sie die Ausgabe, wenn sie überschritten wird + 5% des Maximums Ausgangsstrom | ||||
| Übertemperatur Schutz | Ausschalten von 85 ℃ und bei 90 ℃ ausschalten | ||||
| Kurzschluss Schutz | Ausgabe stoppen | ||||
| Batterie umgekehrt Verbinden Schutz | JAWOHL | ||||
| Bodenschutz | ≤100 mΩ | ||||
| CAN-Kommunikation Schutz | Stoppen Sie automatisch die Ausgabe, wenn CAN Kommunikation schlägt fehl | ||||
| Power-Off-Schutz | JAWOHL | ||||
| Signalport | CC-Signalerkennung | 100Oh – 3.3k – unendlich | |||
| CP-Signalerkennung | 0%－100%, 5V－15V Vss | ||||
| CC Einzelausg | 220Ω oder 680 Ω | ||||
| Temperatur Erkennung | Zwei Eingänge, unterstützt 1K und 10K | ||||
| 12V Wakeup-Eingang | ≤10mA | ||||
| 12V Wakeup-Ausgang | Maximal 0,2 A | ||||
| 12V konstante Leistung | Ruhestrom ≤ 1 mA, Spitzenstrom ≤5 | ||||
| Elektromagnetisches Schloss Fahrt | Maximaler Spitzenstrom 5A | ||||
| Elektromagnetisches Schloss in Positionssignal | Schalter | ||||
| KANN Mitteilung | Ja | ||||
| Baudrate | 125Kbps、250Kbps、500Kbps | ||||
| Anschlusswiderstand | Nein | ||||
| Sicherheit & Andere | Spannung standhalten | Eingang zum Ausgang：2500VAC≤10mA Eingang zu Erde： 2000VAC≤10mA Ausgang gegen Masse： 2000VAC≤10mA，alles 1min | |||
| Erdwiderstand | <100MOhm Prüfstrom 25A AC | ||||
| Isolierung Widerstand | Eingang, Ausgang, Signalanschluss an Gehäuse≥10 MΩ Prüfspannung 1000VD | ||||
| Elektromagnetisch Immunität | GB/T 18487.3-2001 11.3.1 | ||||
| Elektromagnetisch Gewalttätig | GB/T 18487.3-2001 11.3.2 | ||||
| Harmonischer Strom | GB 17625.1-2003 6.7.1.1 | ||||
| Einschaltstrom beginnt Strom | ≤24A | ||||
| Stromanstiegszeit | ≤5S，Überschwingen ≤5% | ||||
| Antwort schließen Zeit | 100%-10%≤50mS，100%- 0%≤200m | ||||
| Schutzlevel | IP67 | ||||
| Vibrations-Resistenz | 10－25Hz Amplitude1.2mm，25－500Hz 30m/s2， 8Std. pro Richtung | ||||
| Lärm | ≤60dB(Klasse A) | ||||
| MTBF | 150000H. | ||||
| Arbeitsumgebung | Relative Temp 5%-95% Keine Kondensation | ||||
| Arbeiten Temperatur | -40 ~ 85℃ | ||||
| Lagerung Temperatur | －40℃ ~ ＋105℃ | ||||
| Übertemperatur Schutz | Das Modul hört auf zu arbeiten, wenn die Temperatur erreicht 90 Grad, und die Stromversorgung nimmt danach automatisch den Normalbetrieb wieder auf Kühlung | ||||
Effizienzkurve:
Luftgekühlte Installationsvoraussetzung:
